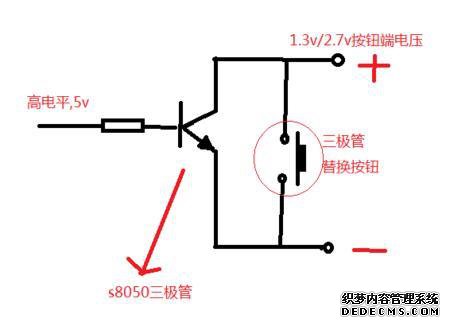

全部展开 在此回路中，两个电子管在放大区域中不工作。一切都用作开关，并在饱和和关断状态下工作。因此，电路中所有电阻的范围相对较大且简单。Q1是主开关，通常使用中功率管或大功率管完全提供负载电流，Q2用作逆变器，功率管用于进一步减小控制电流。小。 R1配置为防止Q2泄漏电流。通常，小功率管Q2的Iceo泄漏电流小于1uA。为了防止1uA进入Q1的发射结并在无控制的情况下开启，它必须为1uA。产生的电压低于Q1的点火电压。通常，使用硅晶体管，Ube为0。 7v每当0。 可以小于5v，R1 = U / I = 0。 5v / 1uA = 500K或更小，为了确保可靠性和温度等，根据电流采用R2，小于计算值的10倍，即50k或更小，通常在10k和20k之间。负载和Q1放大倍数，例如，负载具有500 mA，Q1放大倍数为100，Q1 Ib = 500 mA / 100 = 5 mA，并且极点Q1和Q2在极点b之间11 3v（当Q2饱和时，Uceo通常为0。 2v或更小），R2 = U / I = 11。 3v / 5mA = 2。 3k，理论上是2。 3k可以将Q1转换为饱和，但要提高电路可靠性，需要将Q1转换为深饱和，因此Q1的Ib大于计算值的1倍，因此R2为1k-可以拿1 在2k之间，Q2的旁路极的电阻与R1相同。用于防止干燥和开关信号的电压泄漏。该值与R1相同。基本电阻（由R3建立）。如果输出电流太大而无法限制Q2发射极的结电流并保护上级（输出开关信号的输出级），则Q2的工作电流是Q1的Ib的1倍，即5mA + 5mA= 10mA。通常，小功率管的增加量为100，Q2 Ib为10 mA。/ 100 = 0。 1 mA，如果控制信号用于PC输出，则电压小于5v，R3 = U / I =（5v-0。 7v）/ 0。 1mA = 43k，理论上43k可以将Q2转换为饱和。同样，要将Q2转换为深度饱和，R3必须小于计算值的一半。考虑到Q2极间电阻bye的存在，R3需要10k-20k。 在上图中，由于Q2的放大，Q1控制端子处的信号电流从10 mA变为0。 1毫安这大大减少了控制器上的负载。 Q2的另一个功能是作为反相器的功能。控制器通常具有高电平有效输出，因此，如果存在Q2，则Q1从低电平有效变为高电平有效。
|
