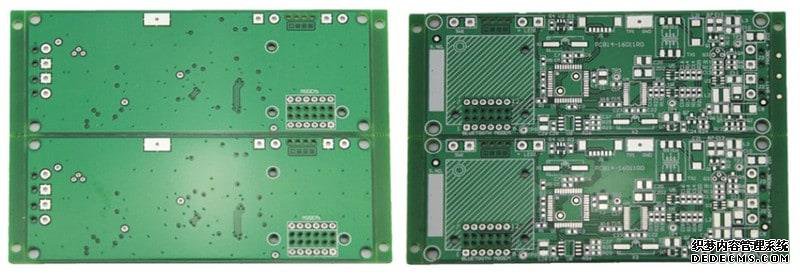

DCDC电路设计要求如下： （1）确定模块在板上的位置：强大的EMI辐射源！ 远离敏感的设备，例如时钟和接口。 （2）确定主要框图各部分的核心组件。输入整流（选件），输入滤波，开关管，控制电路，输出滤波。 （3）开关管：紧凑的设计，大电流通道设计，输入和输出地可以直接连接，回路面积最小。 （4）入口过滤器：紧凑型开关管。在进入开关管之前，可以先过滤大电流。 （5）输出滤波：确保大电流吸收滤波器进入开关管附近的板平面。 （6）控制电路采样电路：采样电阻位于输出滤波器和比较电路之间，以确保采样电路尽可能靠近芯片引脚。比较电路； （7）控制电路比较电路位于控制芯片附近。 （8）控制电路本身的滤波网络：电容器尽可能靠近相应的引脚。 接线要求如下： （1）开关管要尽可能的粗短，通常由铜涂层制成。 （2）入口和出口滤波：在滤波电容器之后，观察电源平面走线的数量和位置。 （3）控制电路采样：经过模拟信号，采样和输出滤波后，如果有电流采样和电压采样，则以窄差分线耦合的形式排列，可以减小采样线的干扰空间保持尽可能短。 （4）控制电路的调制输出：模拟信号，请勿在开关管下方加长线。远离高电流电源和地面区域。 （5）输入和输出接地：通过大铜皮连接。 （6）控制电路接地：与模拟接地和大电流接地分开，并在另一端的单点接地。 （7）芯片GATE信号必须为15或更高。我们建议您不要钻孔。可以在干扰下钻两个孔。 设计布局如下图所示
|
